Anfield Sensors SPAL / SPFL / SPFLH系列 - 汽车用压力开关

Pressure Switch for Automotive Applications

Anfield Sensors SPAL / SPFL / SPFLH系列是一款简单而常见的压力开关,带有聚酰亚胺隔膜,用于持久负荷用途。在汽车领域用于监测发动机的功能和辅助装置。

特点:

  • 镀金银合金触点
  • 高电流额定值
  • 在极端温度下工作良好
  • 非常经济

应用:

  • 机油压力开关
  • 燃油压力开关
  • 排气压力开关
  • 空气制动开关

产品规格:

电气
电阻性Resistive
电感性Inductive
15 AMP - 6 VDC
1 AMP - 120 VAC
8 AMP - 12 VDC
0.5 AMP - 240 VAC
4 AMP - 24 VDC

开关类型
刀口式触点
保护
端子 - IP00
温度范围
-40°F to 248°F (-40°C to 120°C) 聚酰亚胺薄膜
机械范围
100万次 @ 75 PSI (5.2 BAR)
隔膜材料
标准: 聚酰亚胺薄膜
可选: EPDM (在与水接触时必须选择)
外壳材料
黄铜, 玻璃纤维增强型聚酯
(可选不锈钢)
最大过压
型号 1A to 5A - 150 PSI (3.5 BAR)
型号 6A to 8A - 250 PSI (17 BAR)
型号 1H to 5H - 500 PSI (34 BAR)
重量
0.14 磅 (0.06 千克)

压力范围:

型号 可调范围
PSI BAR
SPAL-1A 0.5 - 1.0 0.03 - 0.07
SPAL-2A 1.1 - 3.0 0.08 - 0.21
SPAL-3A 3.1 - 7.0 0.21 - 0.49
SPAL-4A 8.0 - 13 0.55 - 0.90
SPAL-5A 14 - 24 0.97 - 1.65
SPAL-6A 25 - 50 1.72 - 3.45
SPAL-7A 51 - 90 3.52 - 6.20
SPAL-8A 91 - 150 6.27 - 10.34

型号 1H 至 5H 有500PSI的超压

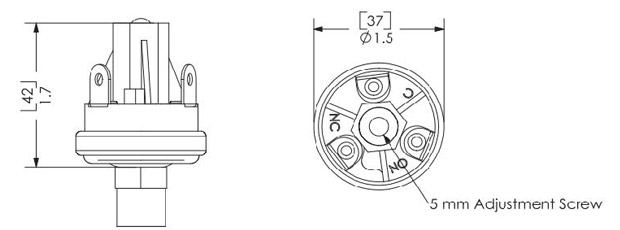

外形尺寸:

SPAL Dimension

接线定义:

触点
飞线
FLWF / FLWM
WEATHERPACK
FLDR / FLDP DEUTSCH
RECEPTACLE / PLUG
公共
黑色
PIN A
PIN A / PIN 1
常闭
蓝色
PIN C
PIN C / PIN 2
常开
红色
PIN B
PIN B / PIN 2



以上是Anfield Sensors SPAL / SPFL / SPFLH系列 - 汽车用压力开关的详细信息,如果您对Anfield Sensors SPAL / SPFL / SPFLH系列 - 汽车用压力开关的价格、厂家、型号、图片有什么疑问,请联系我们获取Anfield Sensors SPAL / SPFL / SPFLH系列 - 汽车用压力开关的最新信息。
