Anfield Sensors SMA / SMF系列 - 液气压应用高压压力开关

Snap Saction Pressure Switch for Hydraulic and Pneumatic Applications

Anfield Sensors  SMA / SMF系列适合多种液压和气动应用的一款多功能压力开关。采用成熟的活塞/隔膜设计,具有卓越的精确度和高耐压能力,确保零渗漏。可提供多种采用优质快速微动开关的电气端子。

特点:

  • 快速微动开关
  • 出厂设定或现场可调
  • 膈膜/活塞设计,延长使用寿命
  • 调节范围宽
  • 高耐压

应用:

  • 液压系统控制
  • 物料搬运设备
  • 润滑系统
  • 垃圾压实工具

产品规格:

电气
5A[12/24 VDC,125 VAC]  或  3A[250 VAC]
开关类型
快动作
保护
DIN43650A - IP65
端子 - IP00
CA 带有调节螺钉入口的防护罩 - IP67
CS 没有调节螺钉入口的防护罩 - IP67
温度范围
-20°F - 180°F(-29°C - 82°C),丁腈橡胶

机械范围
100万次@ 1000 PSI(69 BAR)
隔膜材料
标准:丁腈橡胶
可选:Viton, EPDM
外壳材料
镀锌钢 (可选不锈钢)
最大过压
9000 PSI (620 BAR)
4700 PSI (324 BAR) 对 SMA 3 型号
重复性
最大设定点的 +/-2% @ 20°C(68°F)
差分
7 - 30%设定点
重量
0.37磅(0.17千克)

压力范围:

代码

可调范围
PSI BAR
SMA-3 10-35 0.7 - 2.4
SMA-4 30 - 120 2.0 - 8.0
SMA-5 75 - 300 5.2 - 21
SMA-6 300 - 1200 21 - 83
SMA-7 1000 - 3000 69 - 207
SMA-8 2000 - 5000 138 - 345

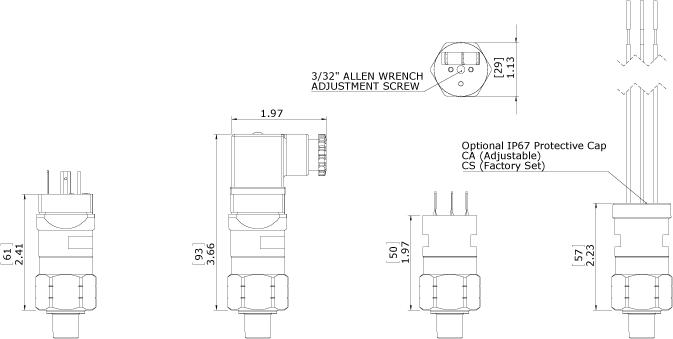

外形尺寸:

SMA Dimension

接线定义:

触点
飞线
DIN 43650 型
FLWF / FLWM
WEATHERPACK
FLDR / FLDP DEUTSCH
RECEPTACLE / PLUG
公共
黑色
PIN 1
PIN A
PIN A / PIN 1
常闭
蓝色
PIN 2
PIN C
PIN C / PIN 2
常开
红色
PIN 3
PIN B
PIN B / PIN 2
